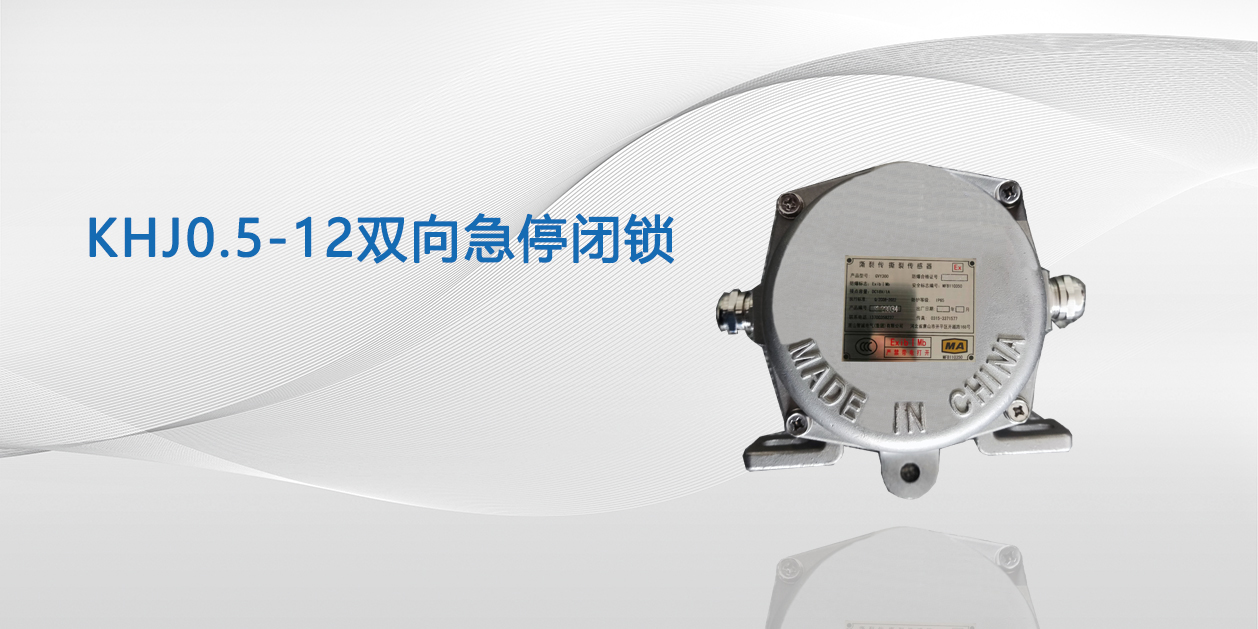

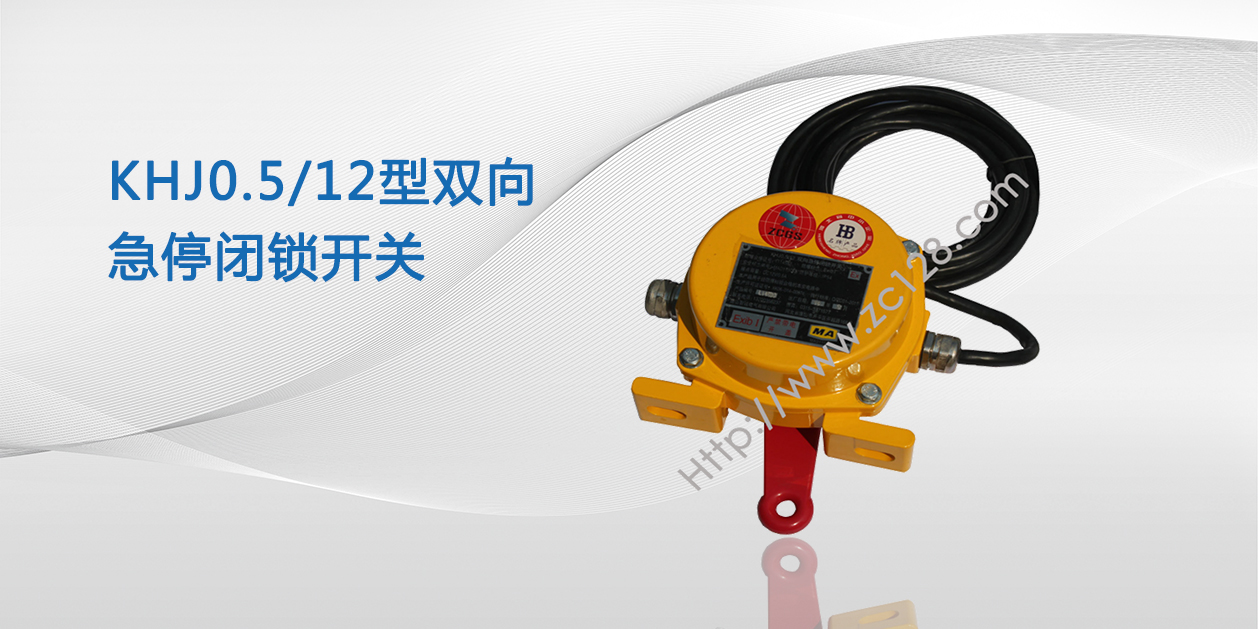

双向急停闭锁开关
产品概述

适用于煤矿井下有瓦斯、煤尘爆炸危险环境,也适用于冶金、化工、建材、粮食、运输等环境,作为胶带机沿线拉绳紧急闭锁保护用。

功能描述

急停开关按照一定间隔安装在胶带机的行人一侧,相邻两台之间用钢丝绳通过开关上的摆臂连接起来。当胶带机发生紧急情况时,可通过拉紧钢丝绳,带动摆臂旋转驱动内部凸轮,行程开关动作并闭锁,实现胶带机的紧急停车。故障排除后,人工解锁允许胶带机运行。

主要技术参数

触点数量:动合接点1个,动断接点1个。
触点容量:DC24V 1A。
动作拉力:110N,动作力误差应不大于20%。
动作行程:30°,行程误差应不大于20%。
动作性能:拉绳开关受力,转动超过30°后,应动作并锁定,必须在人工复位后方可解锁。
复位力:80N,误差应不大于20%。
闭锁方式:机械闭锁。
复位方式:手动复位。
防护等级:IP54。
出线咀数量及引入电缆外径:2-Φ12mm。
外形尺寸:130×150×180(mm)。
重量:3Kg。
