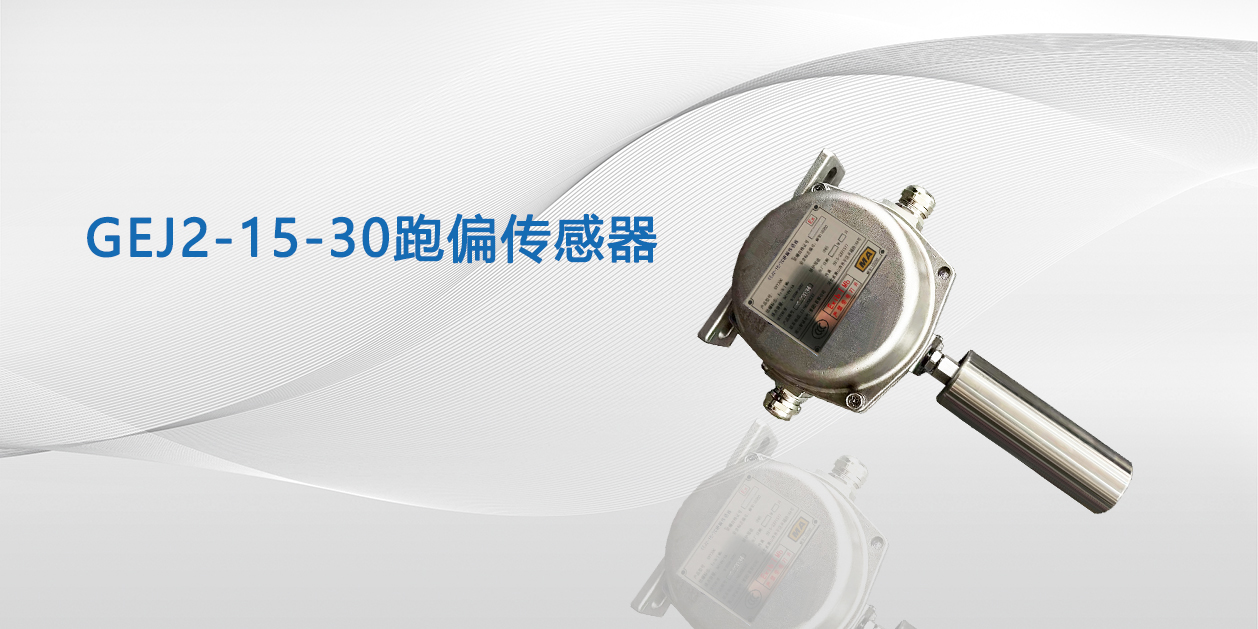

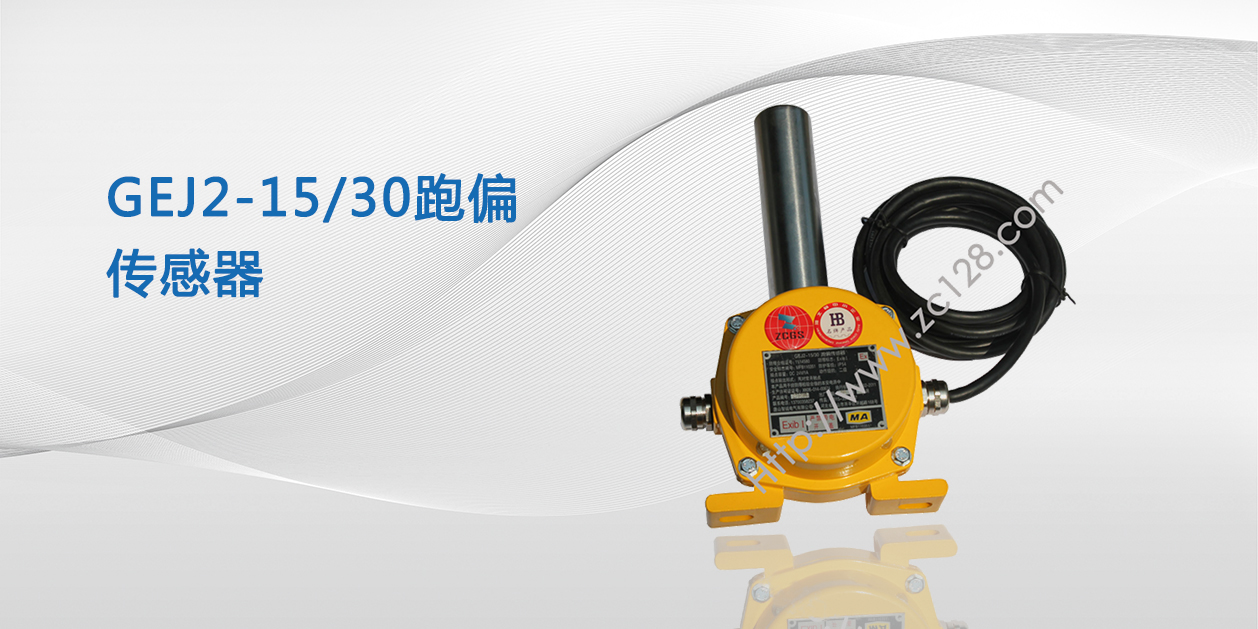

跑偏传感器
产品概述

适用于煤矿井下有瓦斯、煤尘爆炸危险环境,也适用于冶金、化工、建材、粮食、运输等环境,用于运行中的带式输送机的跑偏监测。

功能描述

跑偏开关沿胶带运输机两侧按一定间隔成对安装。胶带运输机在运行过程中,胶带有不正常的偏移时,胶带与跑偏开关的立辊接触,挤压跑偏开关立辊,使立辊自转并偏转,当立辊偏转到一级动作角度时,开关接点动作发出报警信号;当立辊偏转到二级动作角度时,开关接点动作并发出停机信号,实现自动停机,可避免重大事故的发生。当胶带机恢复正常运行后,跑偏开关自动复位到正常位置。

主要技术参数

跑偏动作角度值:一级为10°,二级为45°。
每级触点数量:一级动合接点1个,二级动合接点1 个。
触点容量:DC24V,1A。
复位方式:自动复位。
动作方向:单向。
动作角度的允许偏差:±2°。
立辊的动作力:一级20N;二级25N,误差±2N。
立辊转动的极限角度:不小于70°。
闭合接点的接触电阻不大于0.1Ω,振动、冲击和寿命试验后不大于0.2Ω。
动作性能:跑偏开关受动作力作用,立辊转动至动作角度时行程开关应立即动作,动作力撤除,立辊自动返回原位,经过复位角度时行程开关立即恢复。
复位角度: 4°±1°。
防护等级:IP54。
出线咀数量及引入电缆外径:2-Φ12mm。
外形尺寸:130×150×300mm。
重量:3.5Kg。
